안녕하세요, 레드우드컴 솔루션 파트너 (주)로이엔텍입니다.
레드우드컴은 LoRa/LoRaWAN 등 사물인터넷(IoT), Digital Radio(DAB/DRM/RDS) 디지털 / 모바일 방송 제품의 프로토콜 측정 솔루션을 제공합니다.
그 중 이번에는 'RWC2500A(Modulation Analyzer)' 관련하여 아래 내용과 같이 소개드립니다.
[ RWC2500A(Modulation Analyzer) ]
RWC2500A 변조 분석기는 FM/AM 변조 특성을 정밀하게 분석하고 측정할 수 있도록 설계된 고급 장비입니다. 이 장비는 매우 낮은 오실레이터 오차와 높은 신호 대 잡음비(SNR)를 자랑하여 방송 송신 신호를 정확하게 측정할 수 있습니다.

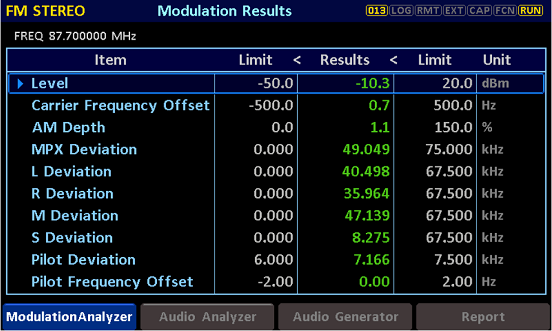

방송사의 정량적 분석 값(송신 레벨, 주파수 오차, FM 편차, 파일럿 레벨 등)을 모니터링하는 장비로서 뛰어난 성능을 제공합니다. 또한, ITU-R SM.1268-1 표준에 따라 MPX 파워 및 피크 편차 측정도 지원합니다.
사용자 친화적인 터치 스크린 기능을 통해 원하는 복조 방식을 손쉽게 선택하거나 원하는 화면으로 쉽게 전환할 수 있어 사용성이 더욱 향상되었습니다.
✅주요 기능
• 높은 SNR(신호 대 잡음비) 측정: > 80dB
• 좌/우 오디오 분리도: > 57dB
• 매우 낮은 오실레이터 허용 오차: < 1.0ppb
• RF 및 MPX 스펙트럼 측정

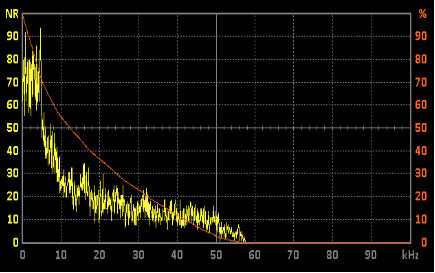

• FM 편차 분포 분석 / FM deviation distribution analysis
• FM 신호 분석 및 측정
• RDS (RBDS) 분석 (TBD)
• AM 신호 분석 및 측정
• 통합 오디오 분석기 / Integrated audio analyzer
• 오디오 스펙트럼 및 파형 측정 / Audio spectrum and waveform measurement
• 스테레오 크로스톡 측정 / Stereo crosstalk measurement
• 오디오 주파수 응답 측정 / Audio frequency response measurement
• 기준 오디오 신호 발생기 / Reference audio signal generator
• 복조된 오디오 출력 / Demodulated audio output
• 변조 및 오디오 측정 데이터 로깅 / Modulation and audio measurement data logger
✅ FM Analyzer
RWC2500A는 방송 업계의 복잡한 요구 사항을 충족할 수 있도록 FM 신호를 정밀하게 분석할 수 있는 다양한 고급 기능을 갖추고 있습니다.
그 중 하나인 고급 RF 스펙트럼 분석기는 FM 신호의 RF 특성을 면밀하게 분석할 수 있도록 하며, FM 편차 분석기는 변조 파워를 포함한 FM 변조의 품질을 정밀하게 평가하여 최적의 오디오 품질을 보장합니다.

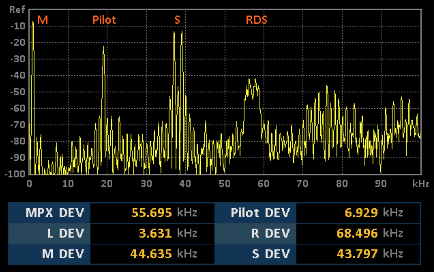

또한 RWC2500A에 통합된 MPX 분석기는 MPX 복합 신호의 주파수 특성을 분석할 수 있어, 방송 송출 중 발생할 수 있는 잠재적인 문제를 높은 정밀도로 탐지하고 제거할 수 있도록 지원합니다.
✅ AM Analyzer
RWC2500A는 AM 신호를 정밀하게 분석할 수 있는 다양한 고급 기능을 제공합니다.
RF 스펙트럼 분석기를 통해 AM 신호의 RF 특성을 면밀하게 분석할 수 있으며, 변조 과정의 세부적인 내용을 깊이 있게 파악할 수 있습니다.
또한, 복조된 오디오 신호의 파형 및 스펙트럼을 분석할 수 있는 필수 기능을 탑재하여 신호 특성에 대한 종합적인 분석을 지원합니다.
뿐만 아니라, AM 신호의 주파수 응답 특성을 정확하게 식별하고 평가할 수 있어, 분석 능력을 한층 더 강화합니다.

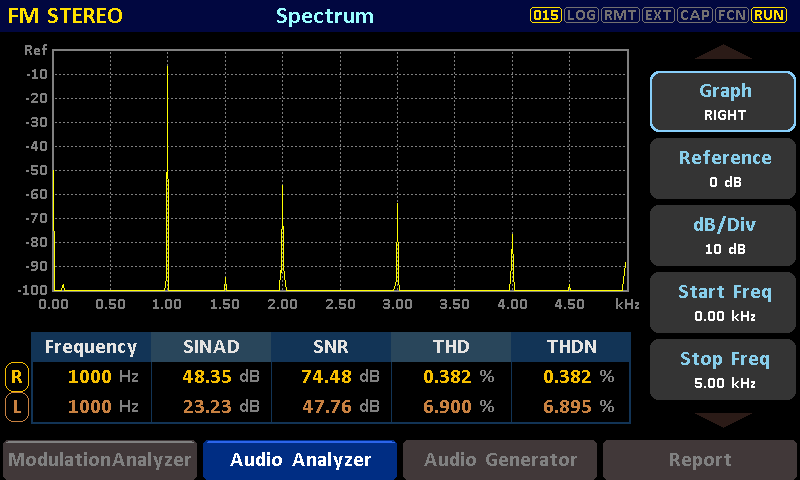

✅ Audio Analyzer
RWC2500A는 복조된 오디오 신호의 특성을 정밀하게 분석할 수 있는 고급 오디오 분석기를 내장하고 있습니다. 이 장비는 신호의 스펙트럼과 파형을 정확하게 표시하여 오디오 품질을 면밀하게 분석할 수 있도록 지원합니다.
또한, 톤 오디오 신호를 활용하여 신호 품질을 수치화할 수 있으며, 이를 통해 레벨(Level), 신호 대 잡음비(SNR), 신호 대 잡음 및 왜곡비(SINAD), 총 고조파 왜곡률(THD), 총 고조파 왜곡 및 잡음(THDN) 등의 주요 파라미터에 대한 정량적 데이터를 생성할 수 있습니다.
이 기능은 장비의 분석 능력을 한층 강화하여, 방송 송신 신호의 성능에 대한 유용한 데이터를 방송사에 제공합니다.

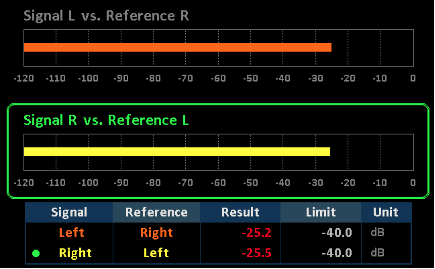

뿐만 아니라, RWC2500A는 복조된 스테레오/모노 오디오 신호의 파형 및 스펙트럼을 분석하고, 크로스톡 및 주파수 응답을 식별할 수 있는 고급 기능도 탑재하고 있어, 신호 특성에 대한 종합적인 분석이 가능합니다.
✅ Demodulated Audio Output

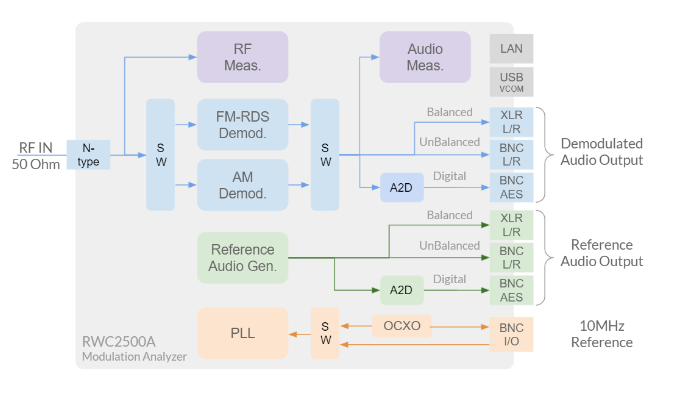

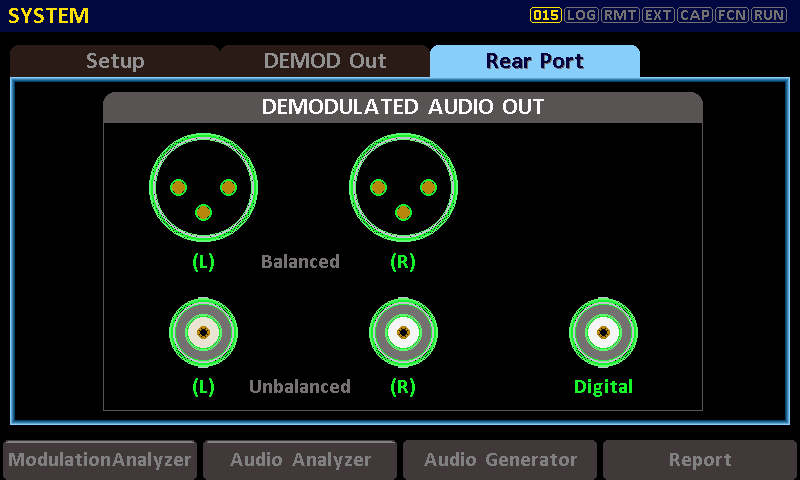

RWC2500A는 후면 패널에 다양한 출력 포트를 탑재하고 있어, 복조된 FM/AM 오디오 신호를 실시간으로 출력할 수 있습니다.
이 장비는 밸런스, 언밸런스, 디지털(AES/EBU) 형식을 지원하며, BNC 및 XLR 포트를 통해 손쉽게 외부 장비로 신호를 전달할 수 있습니다.
이 기능은 RWC2500A를 외부 오디오 측정 장비와 원활하게 연동할 수 있도록 하여, 통합 운용의 편의성을 높여줍니다.

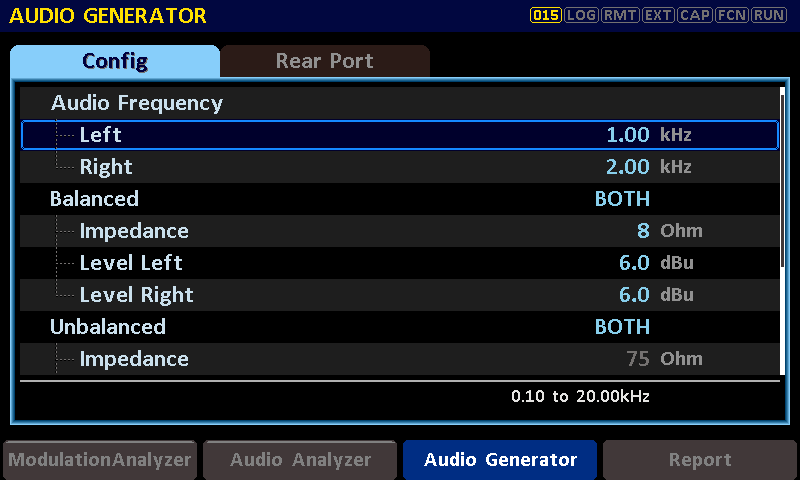

✅ Reference Audio Generator

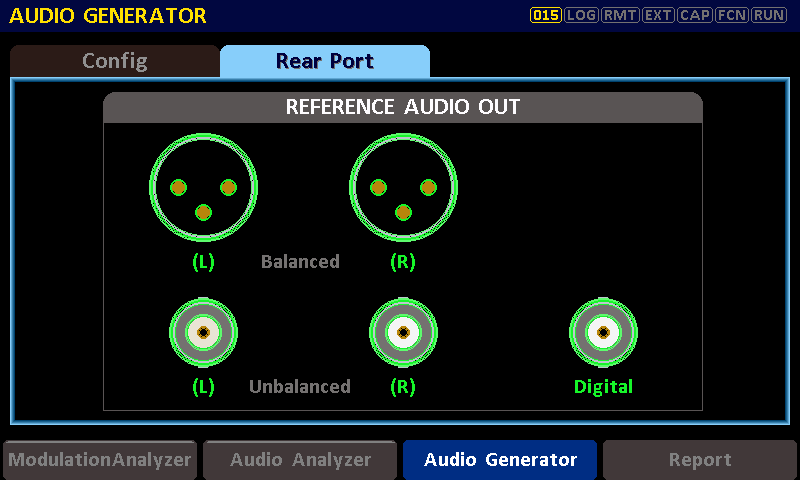

RWC2500A는 기준 오디오 신호를 생성할 수 있으며, 후면 패널에 위치한 다양한 BNC 및 XLR 포트를 통해 출력이 가능합니다.
이 장비는 밸런스, 언밸런스, 디지털(AES/EBU) 형식을 모두 지원하여, 다양한 테스트 및 측정 장비로 신호를 유연하게 전달할 수 있습니다.
또한, 좌우 채널 모두에 대해 0.1kHz부터 20.0kHz까지의 넓은 주파수 범위를 커버하는 순수 사인파 톤을 생성할 수 있어,
RWC2500A의 활용도를 더욱 높여주며 다양한 오디오 테스트 용도로 사용할 수 있습니다.
이 외 레드우드컴에 대해 궁금하신 사항은 (주)로이엔텍으로 문의주시면 신속하게 답변드리겠습니다.
많은 관심 부탁드립니다.
감사합니다.
