안녕하세요, (주)로이엔텍 입니다.

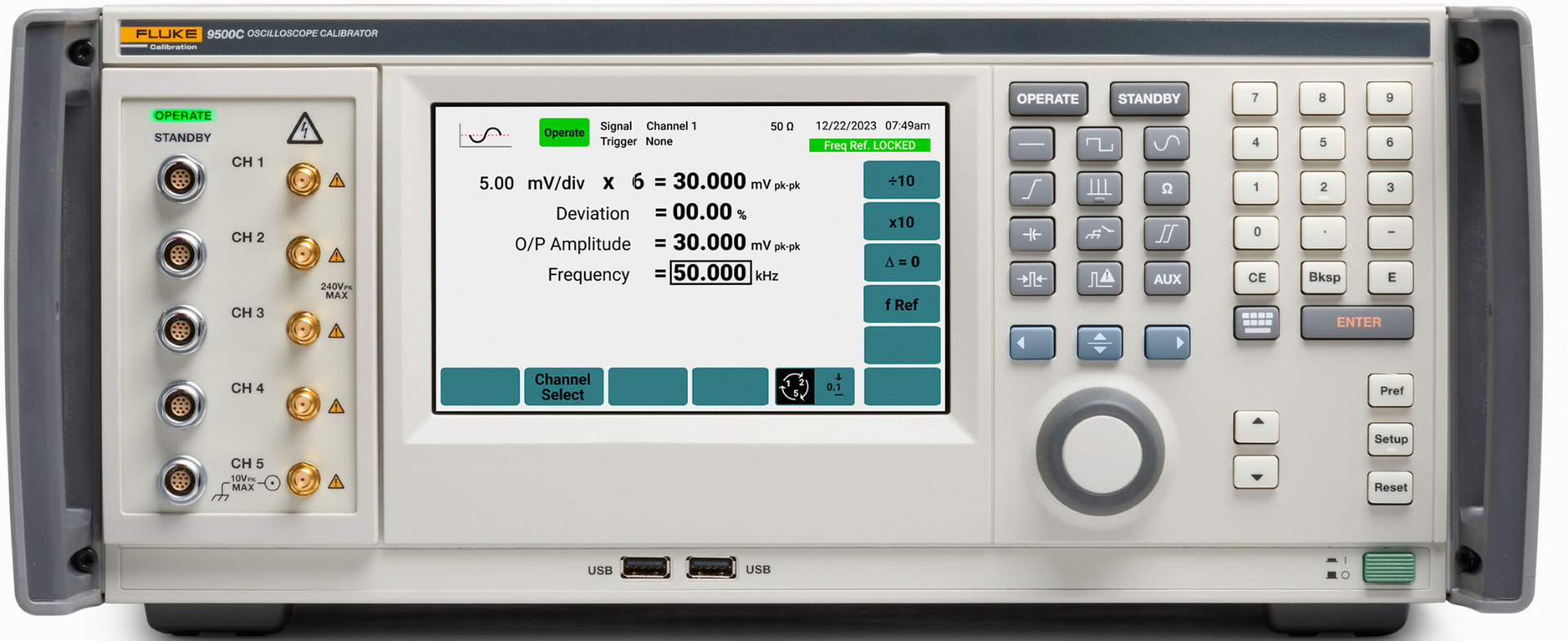

오늘은 Fluke Calibration의 고성능 오실로스코프 교정기 9500C를 소개합니다.
Fluke 9500C는 4GHz 미만의 작업 부하를 정확하고 안정적이며 효율적으로 처리해야 하는 교정 전문가를 위해 설계된 오실로스코프 전용 교정기로, 유일하게 시판되는 다채널 오실로스코프 교정 시스템입니다.
특히 모든 채널에서 동시 출력이 가능해 테스트 속도와 효율성을 높이고 리드를 변경할 필요를 줄였으며,
Active Head Technology™를 통해 오실로스코프 입력 바로 앞에서 교정 신호를 생성할 수 있습니다.
주요 특징
☑️ 다채널 동시 출력으로 빠르고 효율적인 교정
Fluke 9500C는 4채널과 트리거를 지원하며, 모든 채널에서 동시에 출력을 제공합니다.
기존에는 여러 채널에서 교정 신호를 이동하기 위해 수동으로 케이블을 조정해야 했지만, 9500C는 동시 다중 채널 교정을 통해 각 채널의 교정에 소요되는 시간과 복잡성을 줄일 수 있습니다.
또한 수동 케이블 취급 및 스위칭 행렬과 일반적으로 관련된 오류를 방지하여 측정 불확도를 최소화할 수 있습니다.

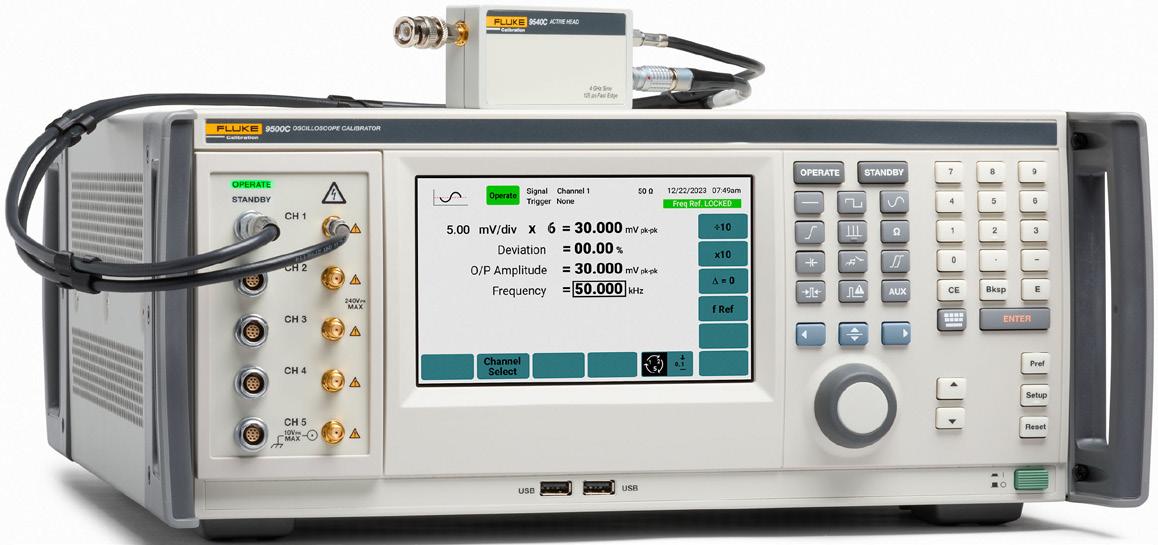

☑️ Active Head Technology™
Fluke 9500C의 핵심 기능 중 하나는 Active Head Technology™입니다.
교정에 필요한 신호는 교정기 메인프레임에 원격으로 연결된 분리형 헤드에서 생성되며, 해당 헤드는 오실로스코프 입력과 직접 인터페이스합니다. 추가 배선 없이 오실로스코프 입력 및 증폭기에서 불과 몇 밀리미터 떨어진 곳에 위치한 헤드 자체에서 신호 처리 및 파형 변환이 이루어집니다.
각 9500C 메인프레임은 최대 5개의 헤드를 제어할 수 있어 외부 트리거를 포함한 4채널 오실로스코프 교정이 가능합니다.
☑️ 최대 4GHz 준위처리된 사인파
9500C는 최대 4GHz의 준위처리된 사인파를 제공합니다.
0.1Hz~4.2GHz의 준위처리된 사인 주파수 범위를 지원하며, 0.1Hz~2.1GHz에서는 5mV~5V, 2.1GHz~3.2GHz에서는 5mV~3V, 3.2GHz~4.2GHz에서는 5mV~2V의 준위처리된 사인 진폭을 제공합니다.
또한 준위처리된 사인파를 통해 Z축 및 수평 편향 대역폭을 포함한 오실로스코프 대역폭을 직접 교정할 수 있습니다.
☑️ 수직 및 수평 편향 대역폭 교정
오실로스코프의 수직 편향 및 획득 증폭기의 펄스 응답과 대역폭을 점검할 수 있습니다.
4.44mV~3.1V의 진폭과 70ps, 150ps 또는 500ps의 상승/하강 시간을 제공하는 고속 리턴투그라운드 에지를 사용할 수 있으며, 최대 210V pk-pk의 고레벨 에지를 통해 입력 감쇠기의 동적 성능을 평가할 수 있습니다.
또한 이중 사인 출력을 통해 오실로스코프의 트리거 감도 및 연결 케이블과 관련된 기능의 교정을 지원합니다.
해당 제품과 관련하여 궁금한 내용이 있으시면, 아래 문의처로 연락 부탁드립니다.
☎️로이엔텍 문의처☎️
sales@roientec.co.kr / ds@roientec.co.kr 또는 홈페이지 오른쪽 하단 배너 문의하기
