Scalar Load Pull (스칼라 로드풀)

-스칼라 로드풀-

스칼라 로드풀(Scalar Load-Pull)은 RF 및 마이크로파 장치의 성능을 최적화하기 위해 정확한 임피던스 튜닝을 수행하는 기법입니다. 이 방법은 사전 보정된 소스 및 로드 튜너를 사용하여 시험 대상 장치(DUT)의 입력과 출력 단자에 직접 연결합니다.

이를 통해 복소 반사 계수(Γ)를 반복 가능하게 생성하여 튜닝 과정의 일관성과 정확성을 확보합니다.

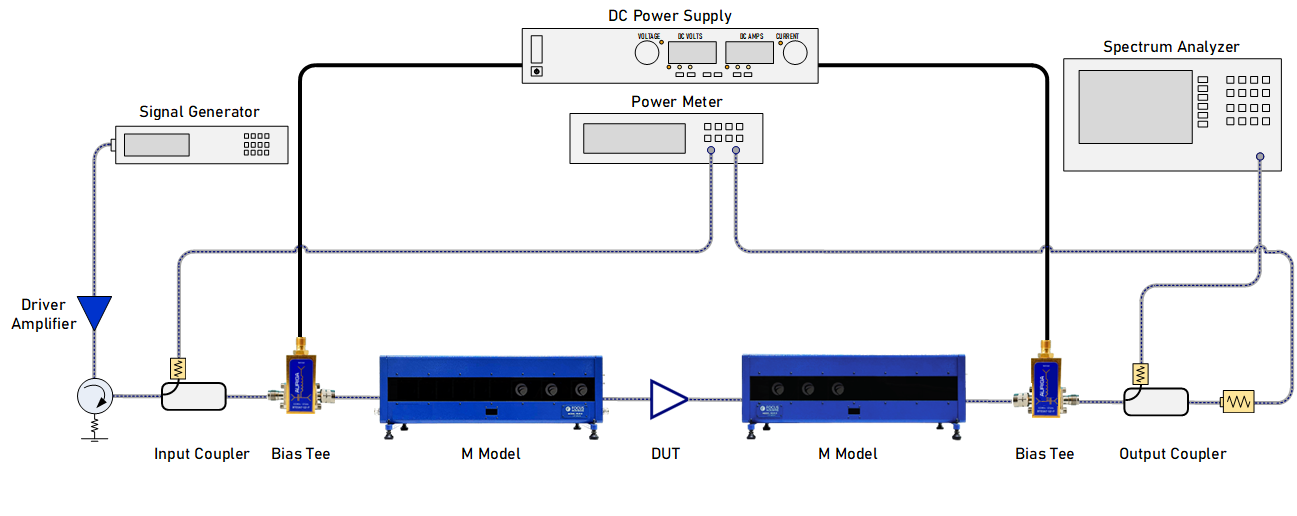

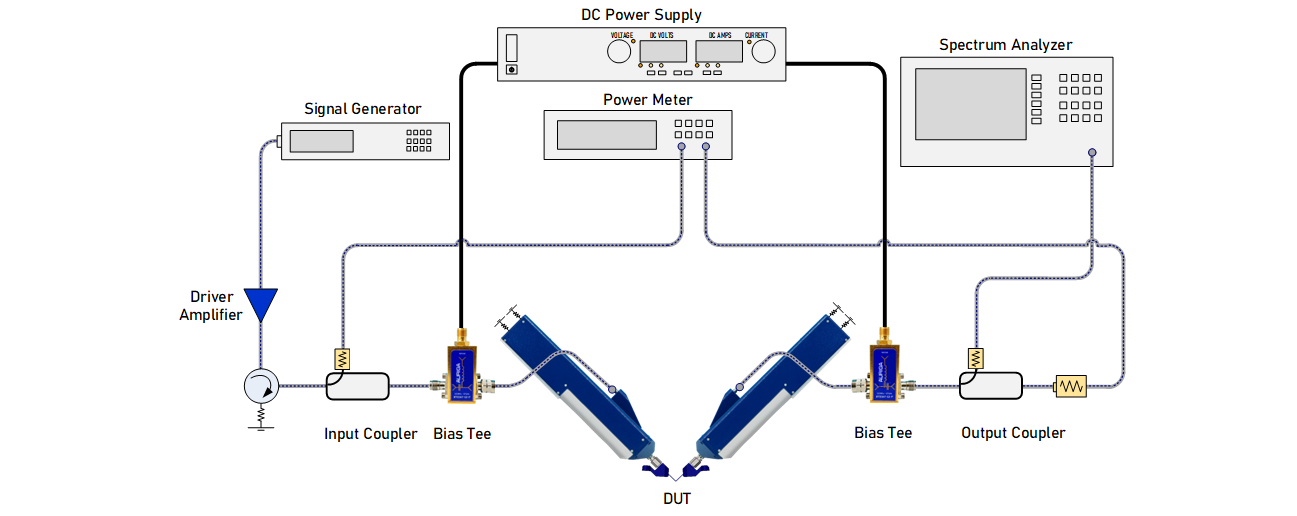

측정 구성은 다음과 같습니다:

• 신호 발생기 : DUT에 입력 신호를 공급합니다.
• RF 파워 센서 및 파워 미터 or 스펙트럼 : 입력 및 출력 전력을 측정합니다.
• DC 바이어스 네트워크 : DUT에 필요한 DC 전원을 제공합니다.
• 기본 주파수 튜너 : 소스 및 로드 임피던스를 조절합니다.
• 패시브 블록(커플러, 바이어스 티 등) : 사전 보정되어 측정 설정에서 S-파라미터가 정의됩니다.

측정 파라미터로는 다음이 포함됩니다:

• Γ_{Load} 및 Γ_{Source}: 로드 및 소스 반사 계수
• Pout,Gain,PAE
• 스펙트럼 특성: 출력에 스펙트럼 분석기를 연결하여 ACPR(Adjacent Channel Power Ratio), EVM(Error Vector Magnitude), 고조파 전력 수준 등을 측정합니다.

이러한 구성을 통해 엔지니어는 DUT의 소스 및 로드 임피던스를 조절하여 최적의 출력 전력과 이득을 달성할 수 있습니다. 스칼라 로드풀은 특히 출력 전력과 효율을 최대화하는 데 유용하며, 시스템 구성이 비교적 간단하고 비용 효율적입니다.

Related Products

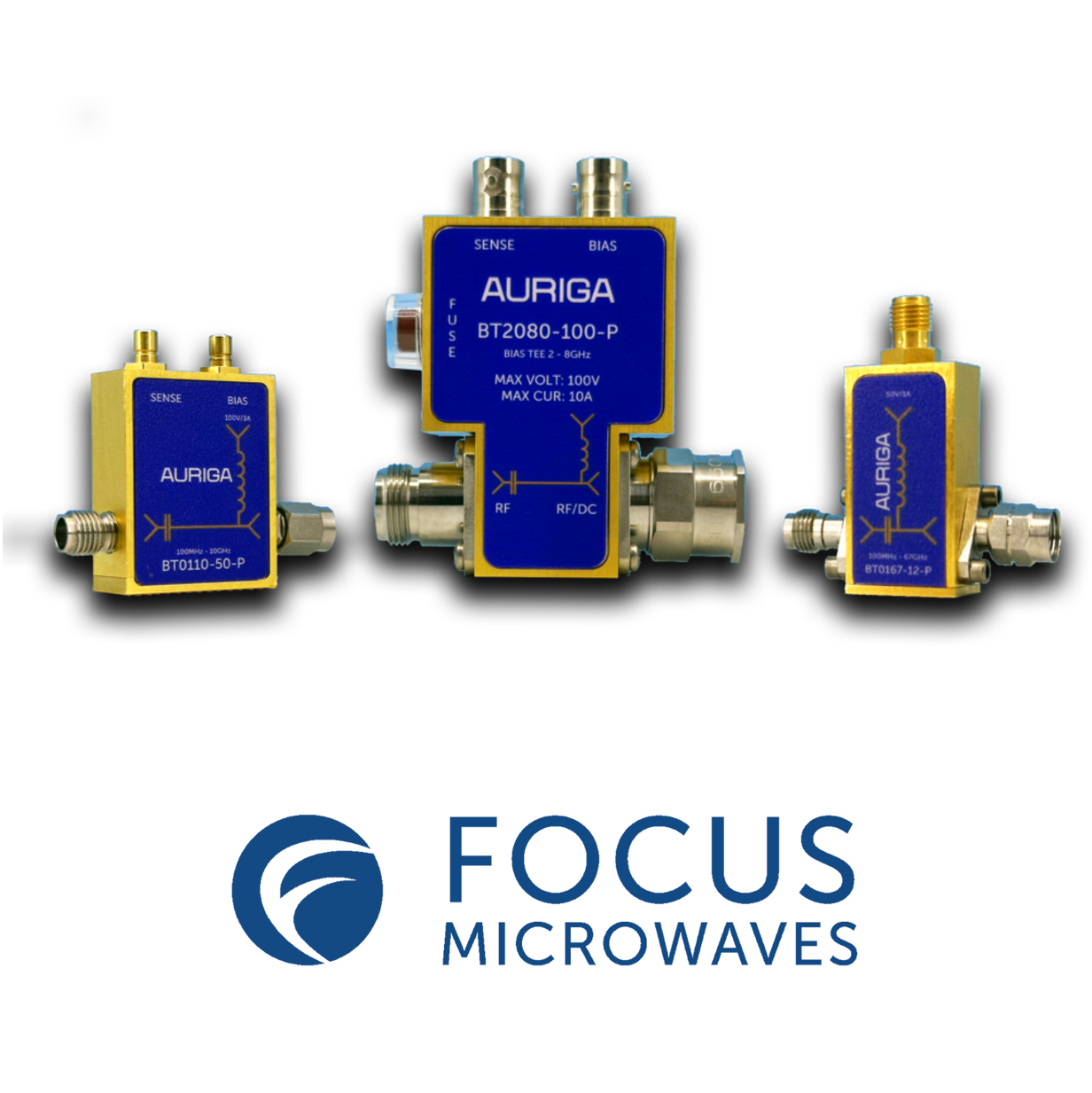

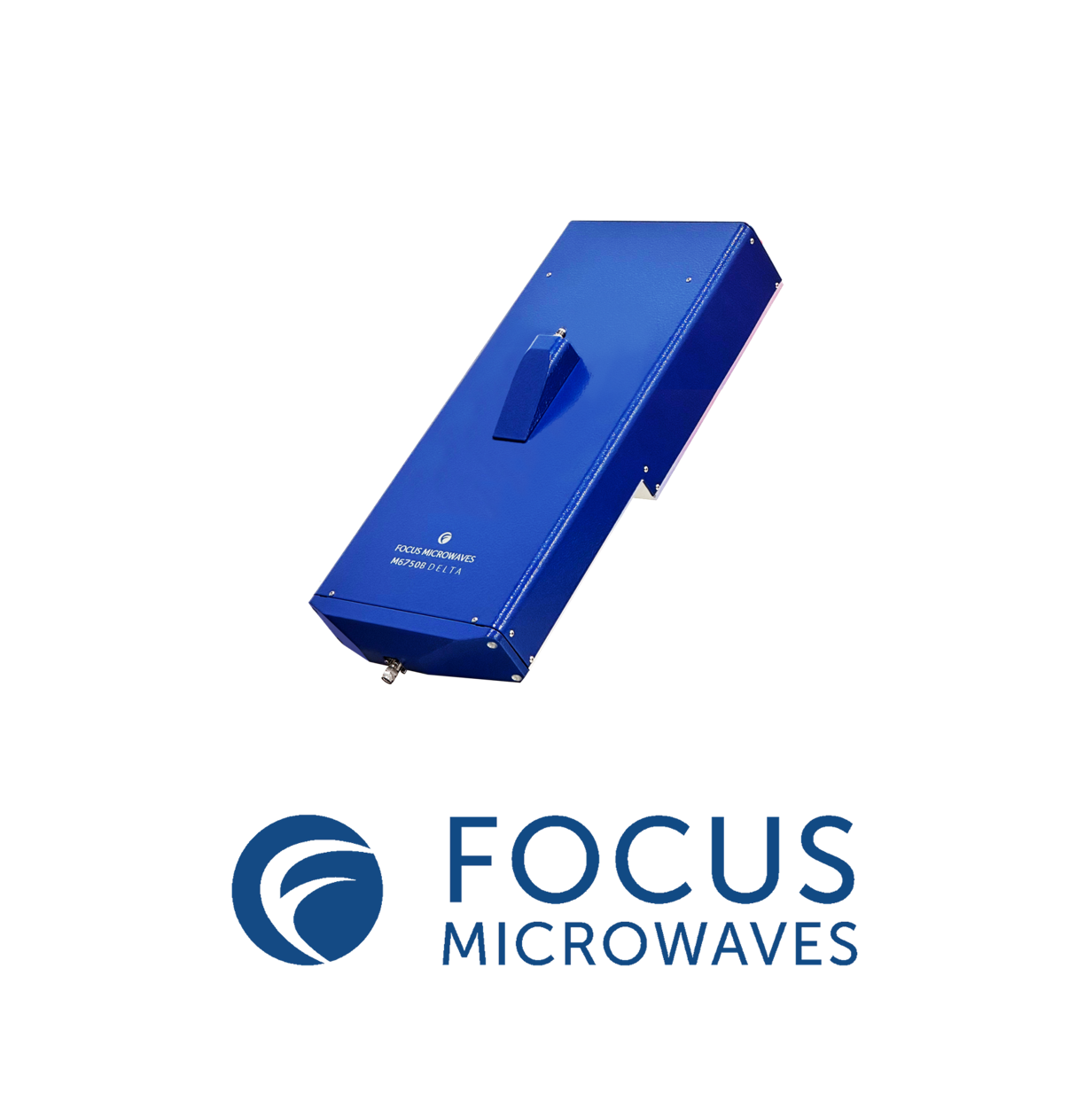

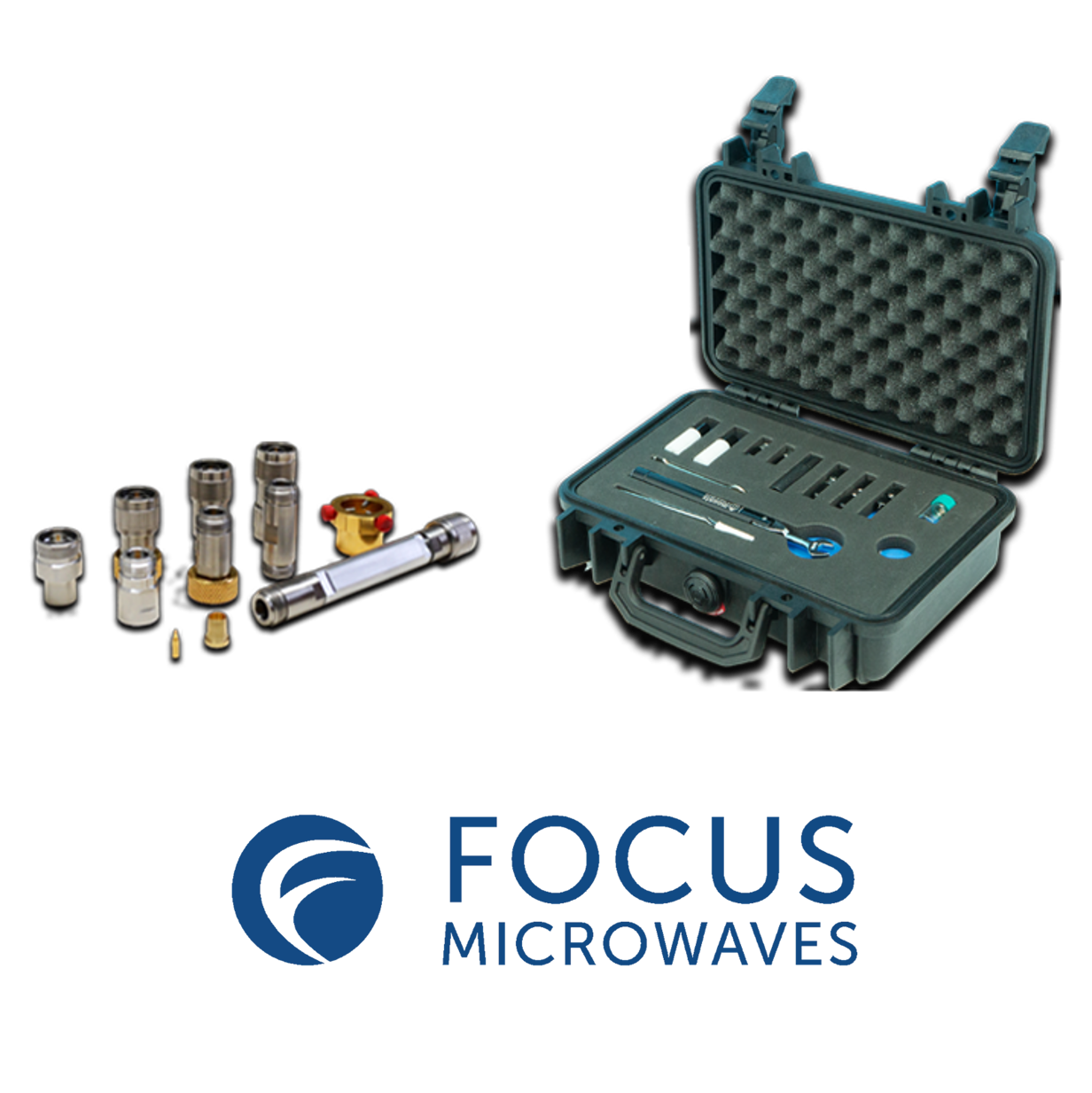

Bias Tee	TRL CALKIT	Manual Tuner	Delta Tuner
