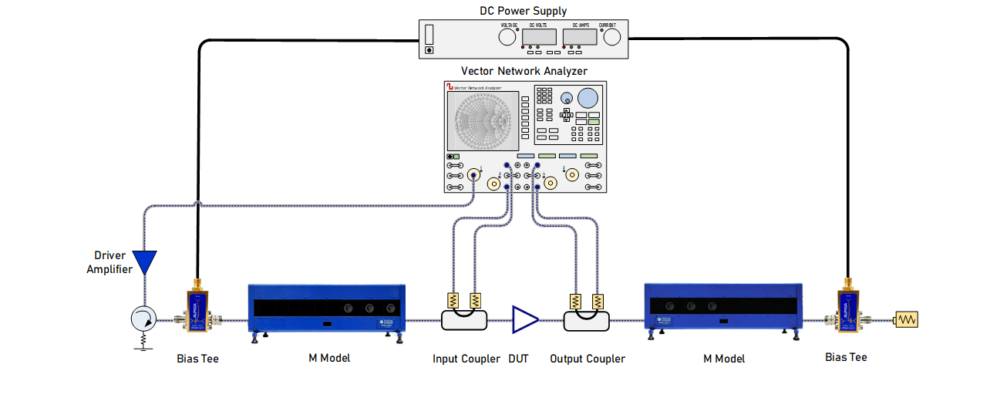

벡터 로드풀(Vector Load-Pull)은 RF 및 마이크로파 장치의 성능을 최적화하기 위해 임피던스와 위상을 정밀하게 제어하는 고급 측정 기법입니다. 이 방법은 시험 대상 장치(DUT)의 입력과 출력에 양방향 커플러를 연결하여 **전파하는 파형(a1, b1, a2, b2)**을 측정합니다. 이를 통해 실시간으로 튜너 임피던스를 계산하여 측정 정확도를 높입니다.
측정 구성 요소는 다음과 같습니다:
양방향 커플러: DUT의 입력과 출력에 각각 연결되어 전파하는 파형을 측정합니다.
소스 및 로드 튜너: DUT에 가해지는 임피던스를 조절합니다.
벡터 네트워크 분석기(VNA): 수신기 액세스 기능을 통해 파형을 측정하고 분석합니다.
측정 파라미터는 다음을 포함합니다:
PAE(전력 추가 효율): DUT의 효율성을 평가합니다.
P source, P delivered ★ a1,b1,a2,b2 를 측정하여 DUT에 실시간으로 인가되는 튜너 임피던스를 계산할 수 있습니다..
ACPR(인접 채널 전력 비율): 인접 채널로의 신호 누설을 측정합니다.
Γ_{Load} 및 Γ_{IN}: 로드 및 입력 반사 계수를 나타내며, DUT의 임피던스 매칭 상태를 평가합니다.
이러한 벡터 로드풀 셋업은 하이브리드 액티브 로드풀 및 Time domain 측정으로 업그레이드할 수 있으며, 모든 RF 파라미터를 단일 측정으로 캡처하여 측정 속도를 크게 향상시킵니다.
-벡터 로드풀-
벡터 로드풀(Vector Load-Pull)은 RF 및 마이크로파 장치의 성능을 최적화하기 위해 임피던스와 위상을 정밀하게 제어하는 고급 측정 기법입니다. 이 방법은 시험 대상 장치(DUT)의 입력과 출력에 양방향 커플러를 연결하여 **전파하는 파형(a1, b1, a2, b2)**을 측정합니다. 이를 통해 실시간으로 튜너 임피던스를 계산하여 측정 정확도를 높입니다.
측정 구성 요소는 다음과 같습니다:
측정 파라미터는 다음을 포함합니다:
이러한 벡터 로드풀 셋업은 하이브리드 액티브 로드풀 및 Time domain 측정으로 업그레이드할 수 있으며, 모든 RF 파라미터를 단일 측정으로 캡처하여 측정 속도를 크게 향상시킵니다.

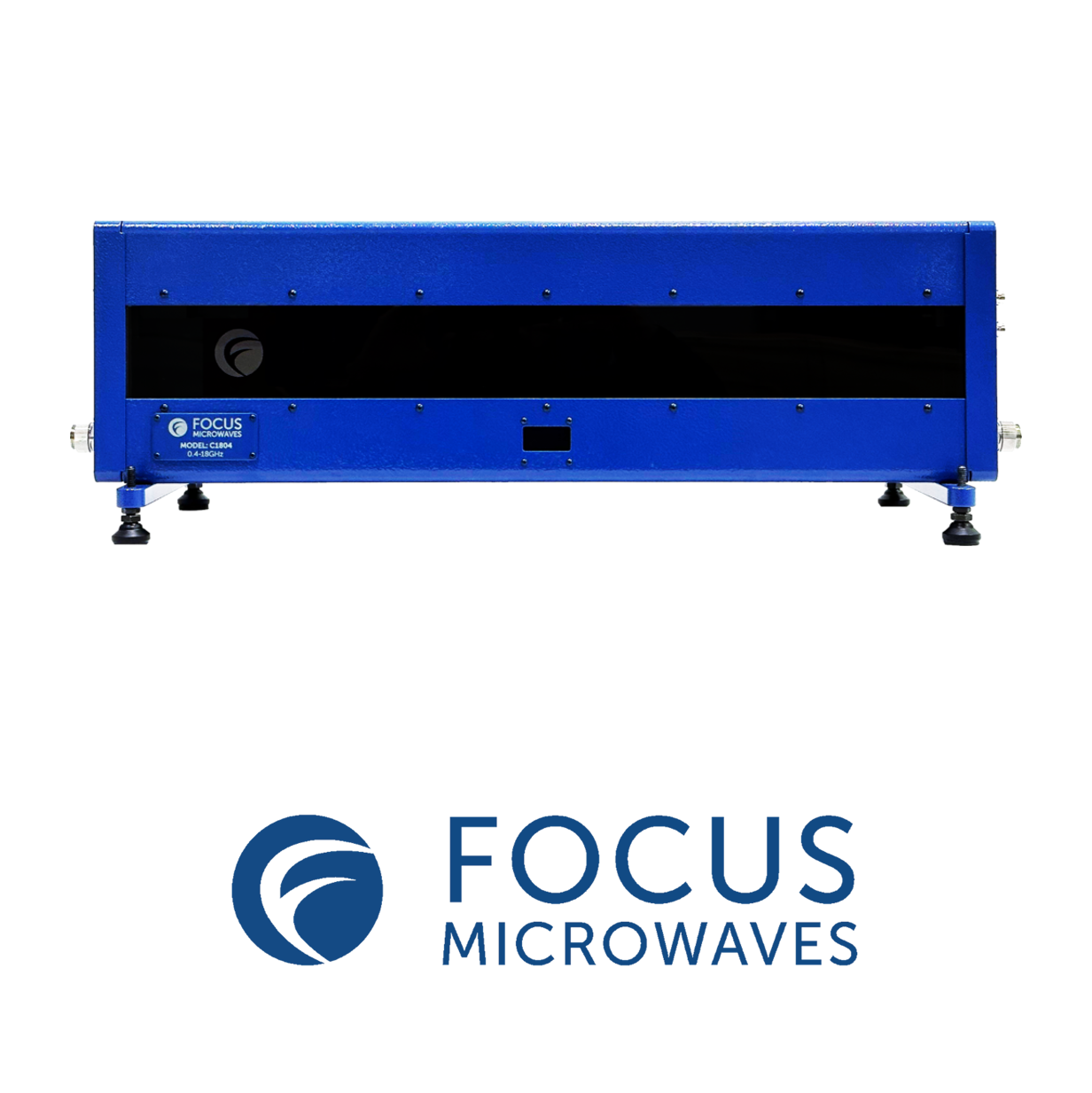

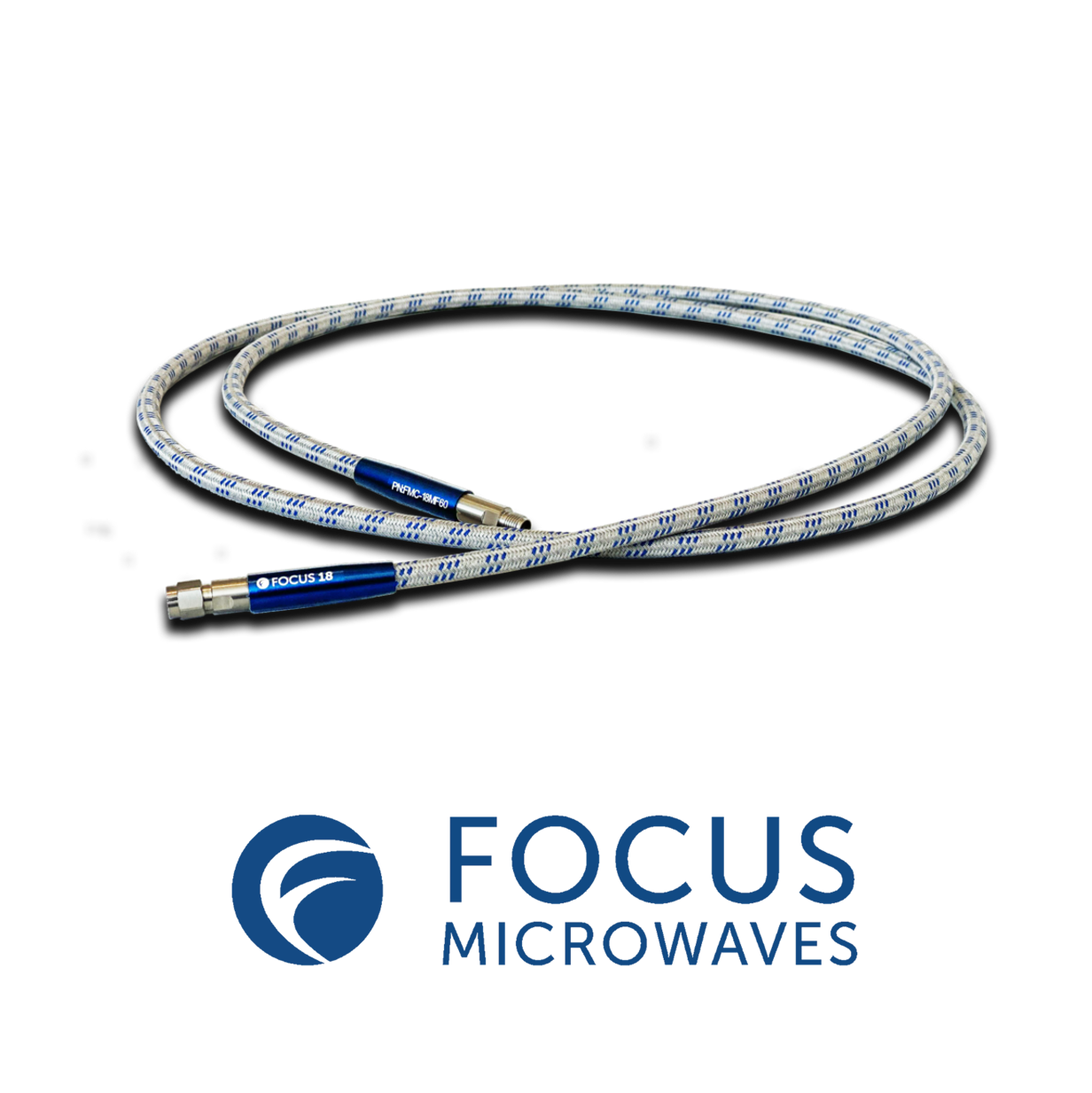

Related Products
