하이브리드 로드풀(Hybrid Load-Pull) 시스템은 액티브 및 패시브 튜닝 기술의 장점을 결합하여, RF 테스트 환경에서 유연하고 효율적인 임피던스 튜닝 솔루션을 제공합니다. 이 시스템은 패시브 튜너에 액티브 루프를 통합함으로써 두 방식의 이점을 모두 활용할 수 있습니다.
패시브 튜너는 대부분의 경우 효과적이지만, 임피던스가 매우 낮은 장치나 스미스 차트 가장자리 부근에서는 복잡한 임피던스 조건을 합성하는 데 어려움이 있을 수 있습니다. 특히 온웨이퍼 벡터 로드풀 구성처럼 튜너와 DUT 기준면 사이에 손실이 발생하는 경우, 임피던스 합성 능력이 더욱 제한됩니다.
하이브리드 로드풀 시스템에서는 패시브 광대역 튜너가 먼저 최적 임피던스에 근접한 반사 계수를 생성하고, 이후 액티브 전력 주입을 통해 **스미스 차트 경계(Γ = 1)**까지 임피던스 조건을 확장합니다. 이 결합된 접근 방식은 **강한 불일치 조건(Mismatch Condition)**을 가능하게 하며, 순수 액티브 시스템보다 더 낮은 전력 요구량으로 동작할 수 있는 이점을 제공합니다.
이처럼 하이브리드 로드풀은 액티브 시스템의 속도와 튜닝 범위, 그리고 패시브 시스템의 고출력 처리 능력을 모두 활용하여, RF 테스트 환경에서 임피던스 매칭을 최적화하는 데 매우 적합한 솔루션 입니다.
-하이브리드 액티브 로드풀-
하이브리드 로드풀(Hybrid Load-Pull) 시스템은 액티브 및 패시브 튜닝 기술의 장점을 결합하여, RF 테스트 환경에서 유연하고 효율적인 임피던스 튜닝 솔루션을 제공합니다. 이 시스템은 패시브 튜너에 액티브 루프를 통합함으로써 두 방식의 이점을 모두 활용할 수 있습니다.
패시브 튜너는 대부분의 경우 효과적이지만, 임피던스가 매우 낮은 장치나 스미스 차트 가장자리 부근에서는 복잡한 임피던스 조건을 합성하는 데 어려움이 있을 수 있습니다. 특히 온웨이퍼 벡터 로드풀 구성처럼 튜너와 DUT 기준면 사이에 손실이 발생하는 경우, 임피던스 합성 능력이 더욱 제한됩니다.
하이브리드 로드풀 시스템에서는 패시브 광대역 튜너가 먼저 최적 임피던스에 근접한 반사 계수를 생성하고, 이후 액티브 전력 주입을 통해 **스미스 차트 경계(Γ = 1)**까지 임피던스 조건을 확장합니다. 이 결합된 접근 방식은 **강한 불일치 조건(Mismatch Condition)**을 가능하게 하며, 순수 액티브 시스템보다 더 낮은 전력 요구량으로 동작할 수 있는 이점을 제공합니다.
이처럼 하이브리드 로드풀은 액티브 시스템의 속도와 튜닝 범위, 그리고 패시브 시스템의 고출력 처리 능력을 모두 활용하여, RF 테스트 환경에서 임피던스 매칭을 최적화하는 데 매우 적합한 솔루션 입니다.

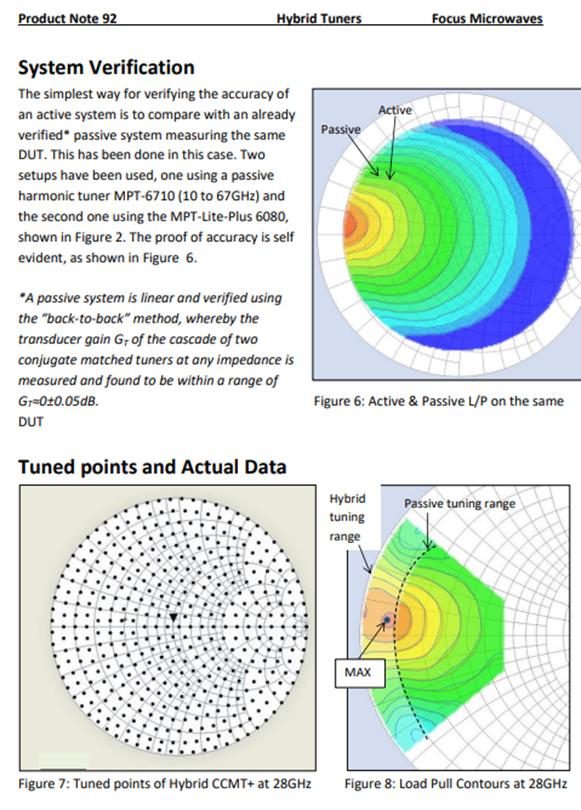

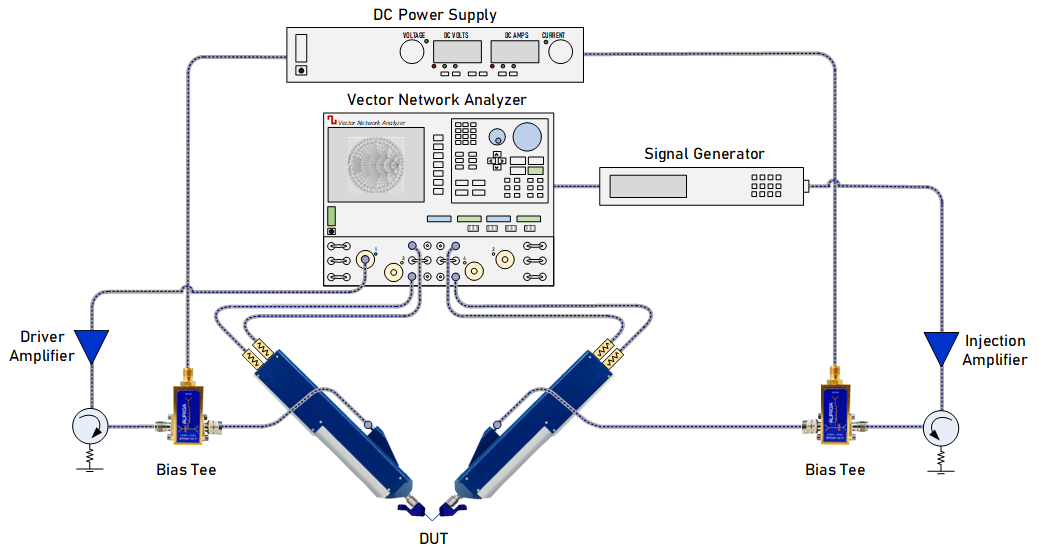

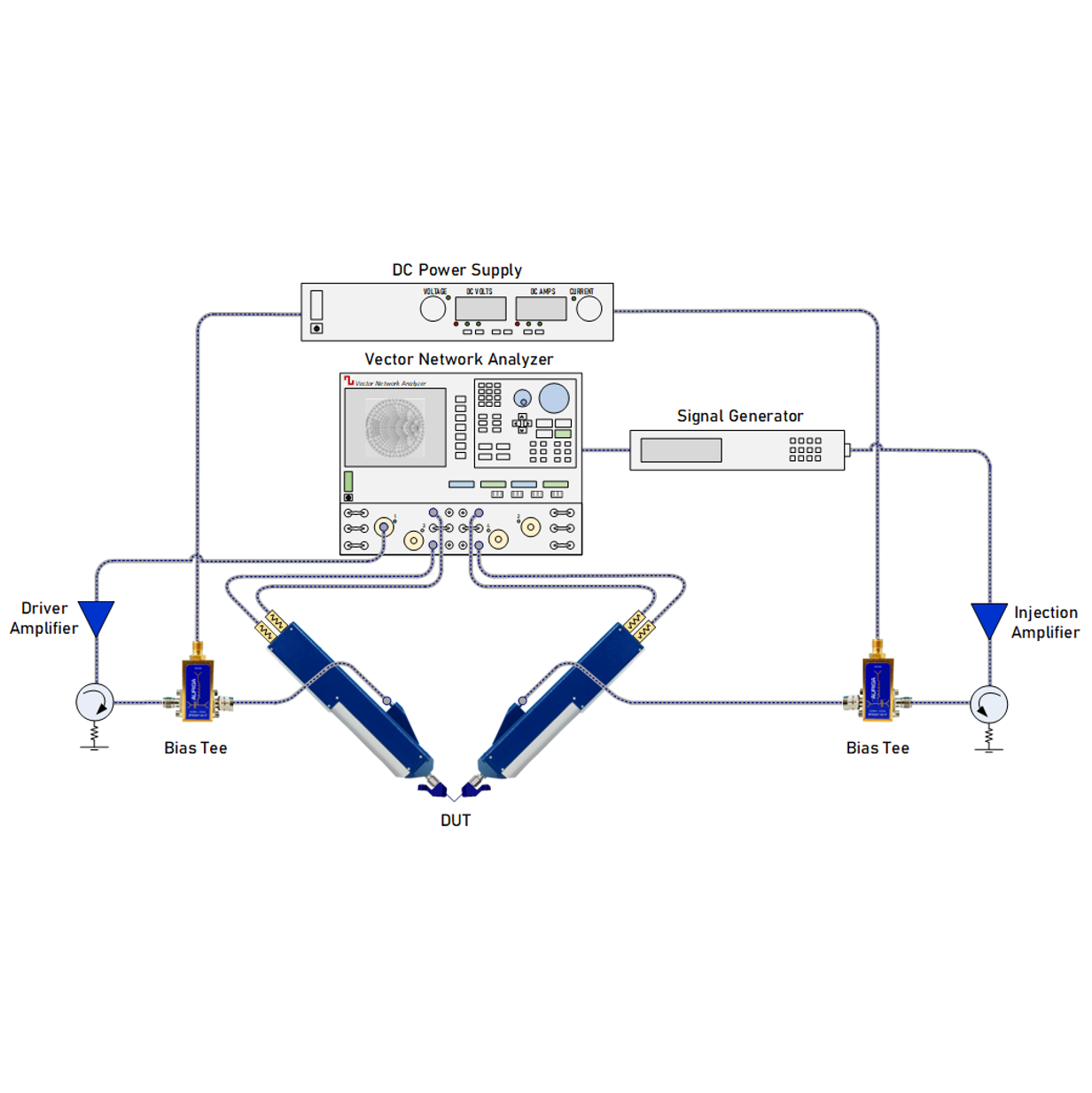

시스템 구성도 *Vector Load Pull + Sourece (Load side) + Amplifier
Related Products

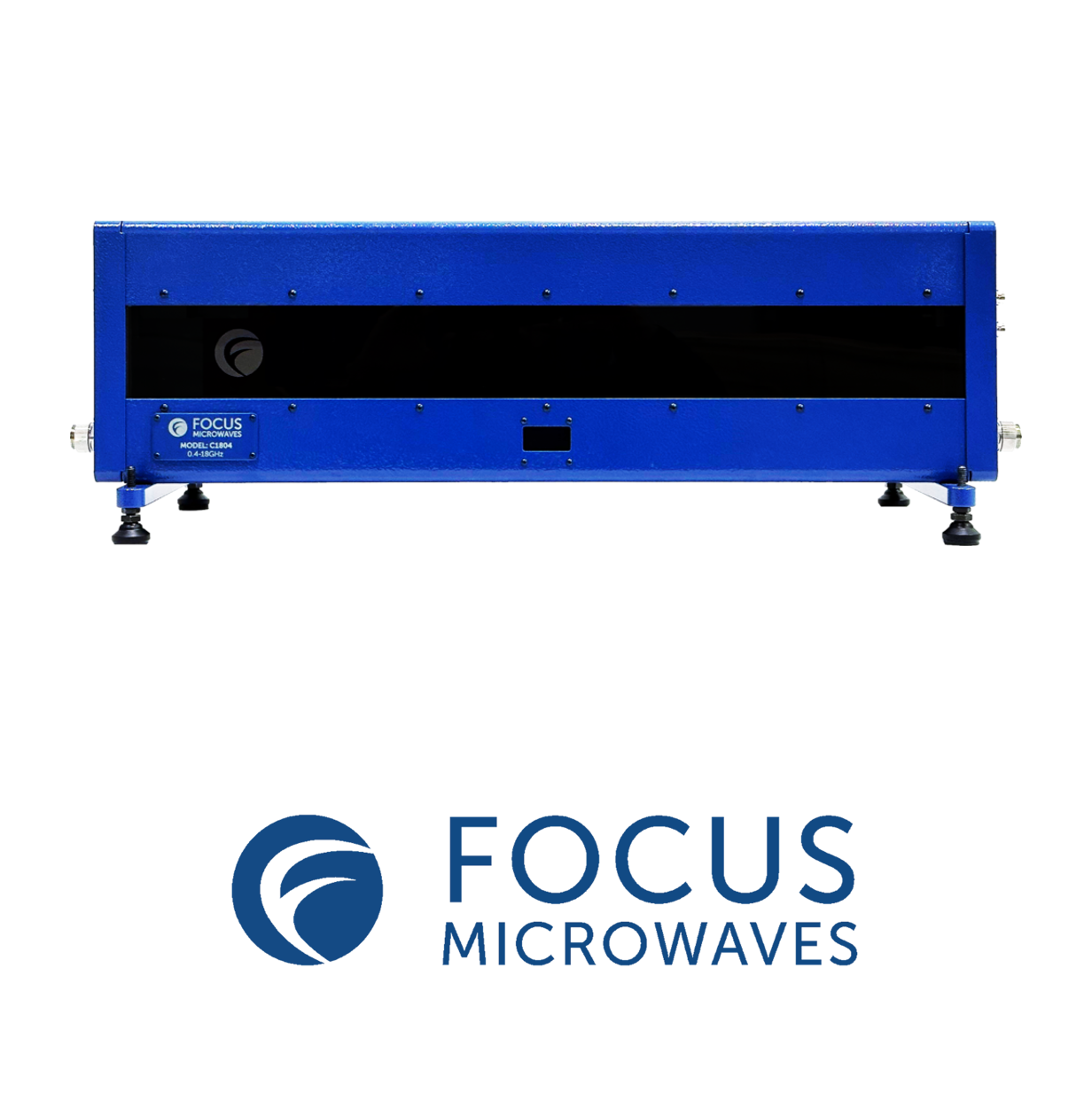

Load Pull System

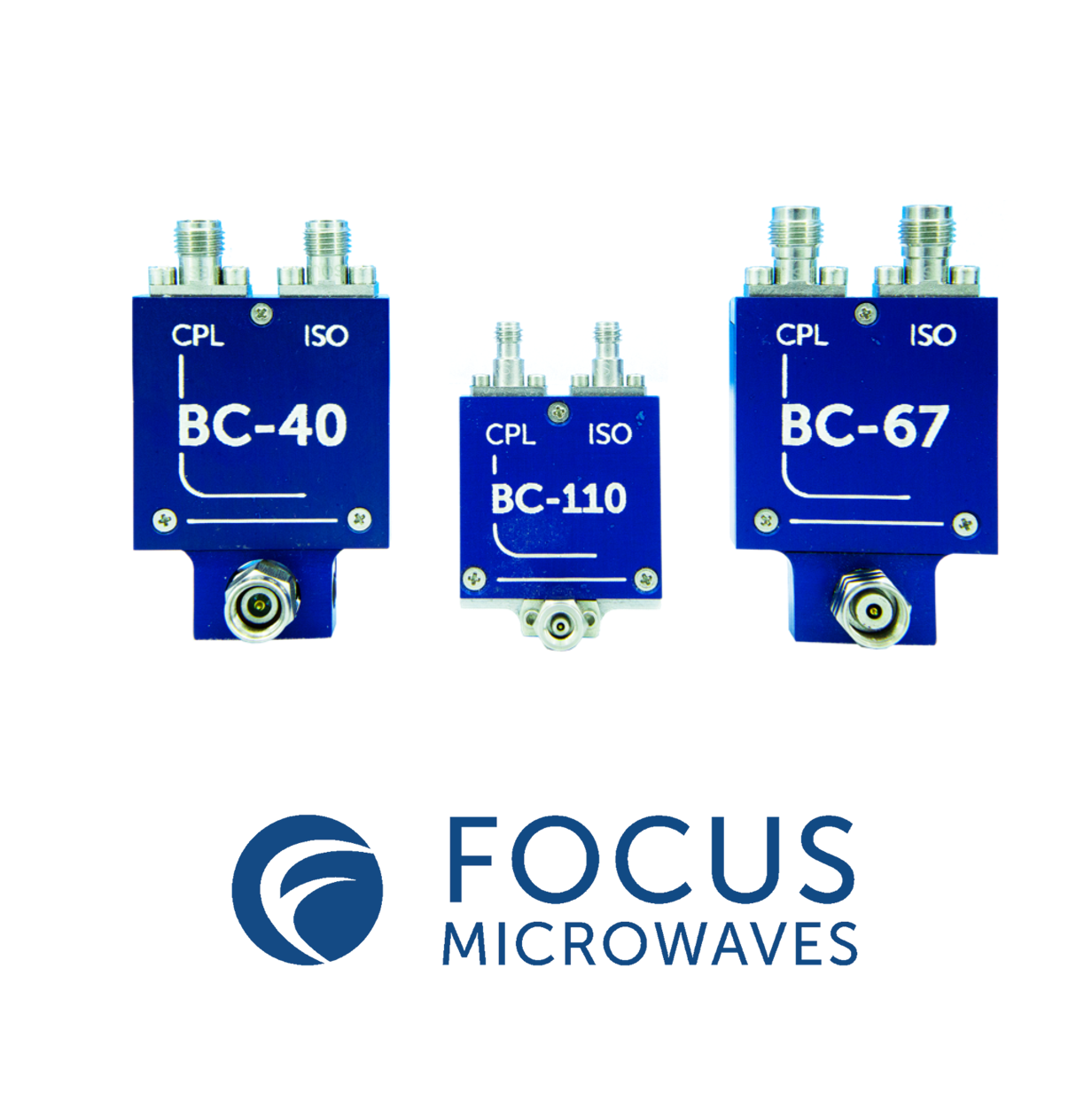

Couplers
