Time-domain Load Pull

-Time-Domain 로드풀-

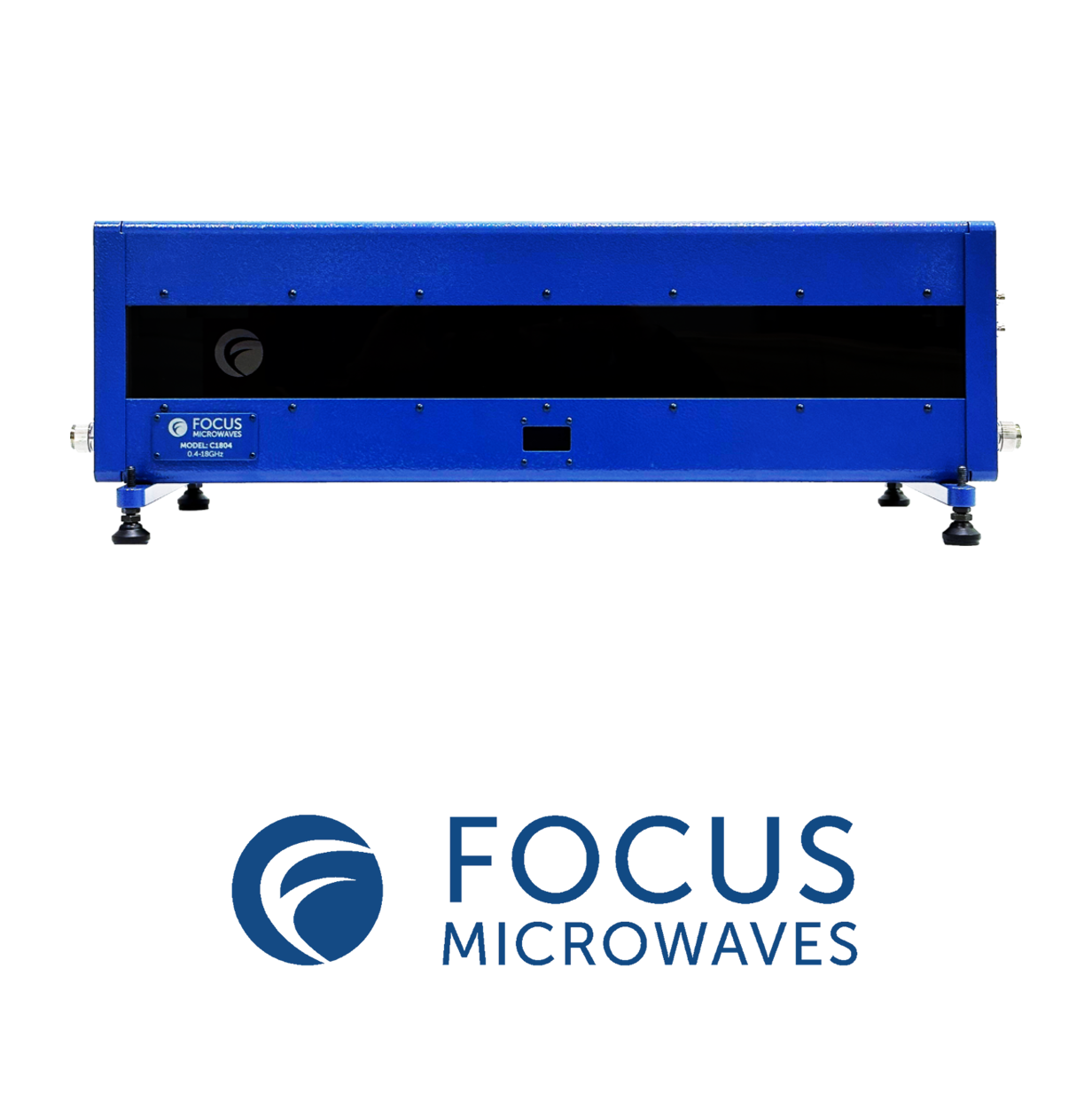

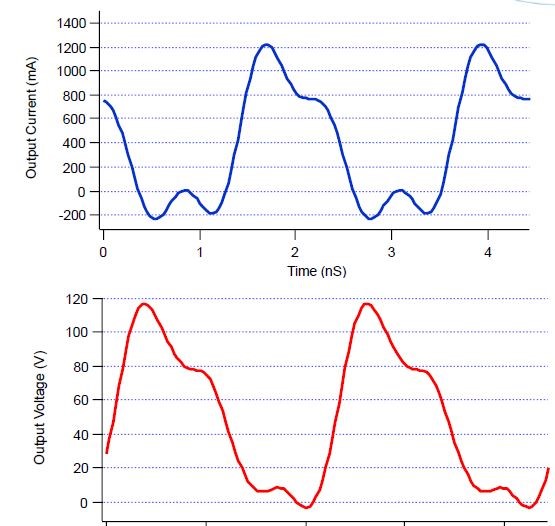

Time-Domain Load Pull은 비선형 고출력 반도체 소자의 동작을 심층적으로 분석하기 위한 기법입니다. 이 방법은 소자의 단자에서 시간에 따라 변화하는 전압과 전류 파형을 측정하여, 소자의 동적 특성과 성능을 상세히 파악할 수 있게 합니다.

주요 특징:

• 정확한 파형 분석: 전압 및 전류의 시간적 변화를 상세히 분석하여, 소자의 비선형 동작을 이해하고 최적화할 수 있습니다.

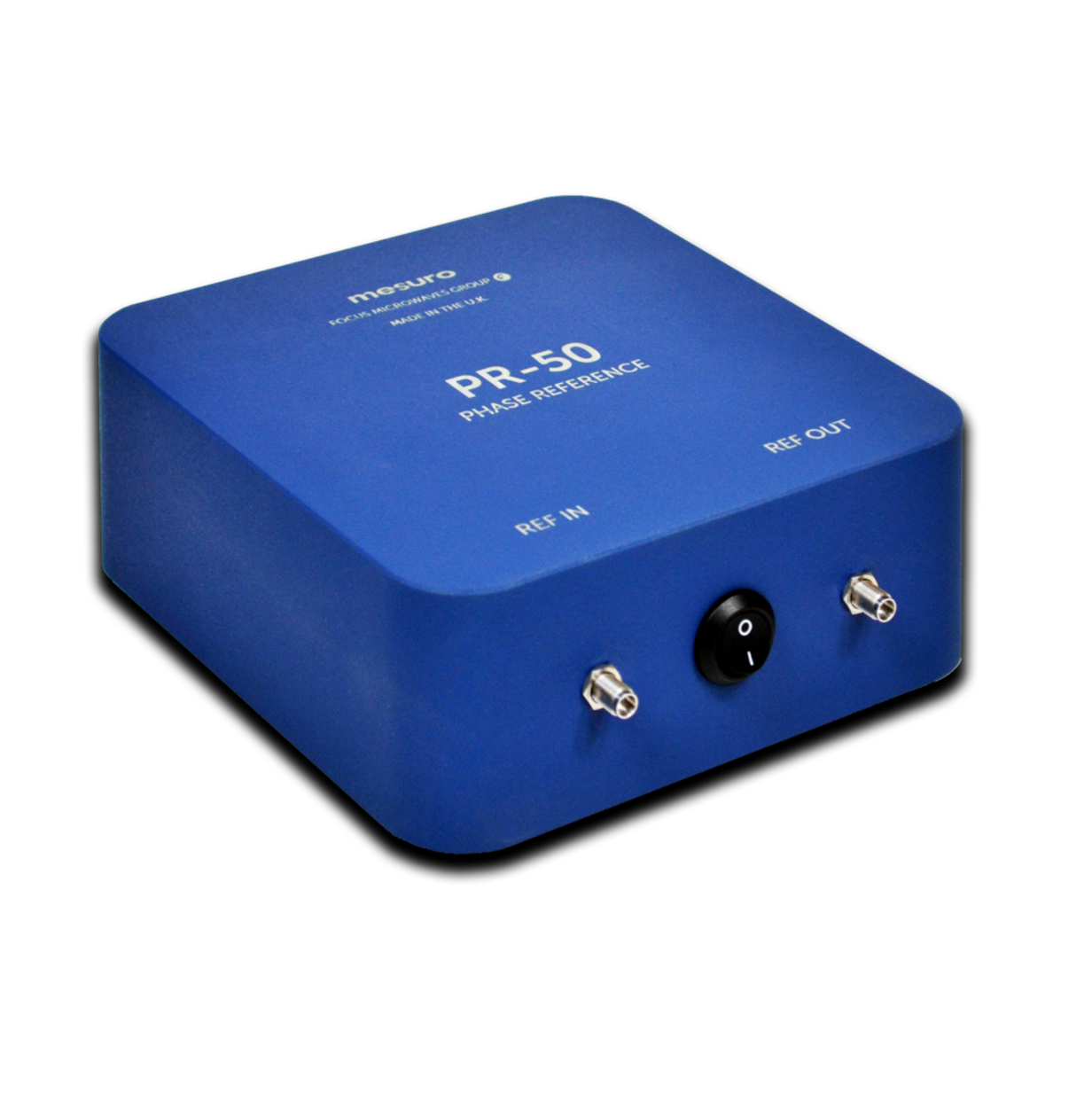

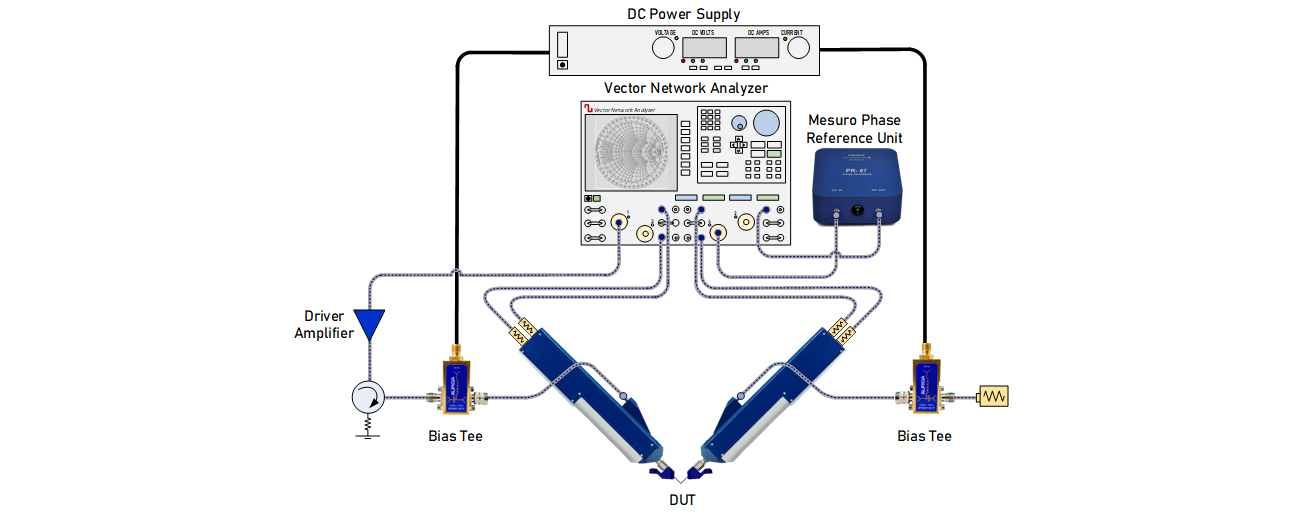

• Phase Reference 장치 통합: 벡터 로드풀 시스템에 Phase Reference를 추가하여, 기본 주파수와 고조파 간의 위상 관계를 정확히 파악할 수 있습니다.
• 실시간 파형 조정: 측정 중 전압 및 전류 파형을 실시간으로 조정하고, 기본 주파수와 고조파를 정확하게 종단하여 전력 증폭기(PA)의 최적 동작 모드를 선택할 수 있습니다.

시스템 구성 요소:

• 소신호 교정: TRL과 같은 기존 기법을 사용하여 소신호 교정을 수행합니다.
• 절대 전력 교정: 보정된 파워 미터를 사용하여 절대 전력을 교정합니다.
• 상대 위상 교정: 사전 보정된 **Phase Reference**를 사용하여 상대 위상을 교정합니다.

측정 가능한 파라미터:

• PAE(전력 추가 효율)
• ACPR(인접 채널 전력비)
• Γ_{Load} 및 Γ_{IN} (로드 및 입력 반사 계수)
• 로드라인(Loadlines)

시간 도메인 로드풀을 통해 엔지니어는 반도체 소자의 비선형 특성을 심층적으로 이해하고, RF 애플리케이션에서 최적의 성능을 달성하기 위한 informed decisions을 내릴 수 있습니다.
