Network Analyzer

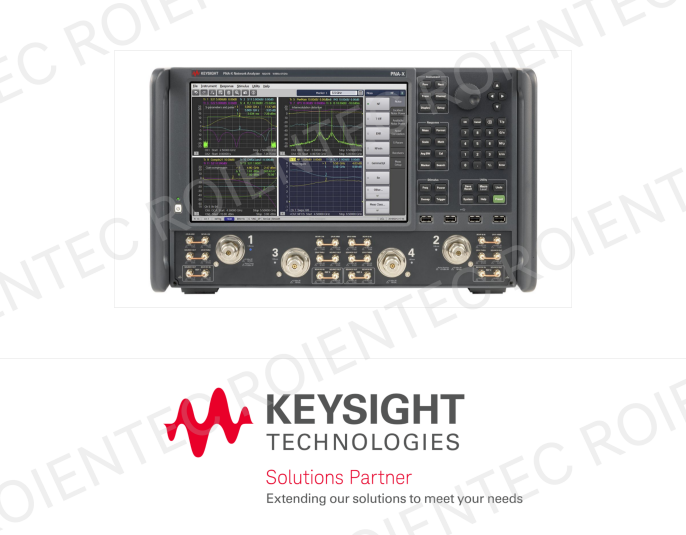

N5241B,N5242B,N5249B,N5244B,N5245B,N5247B
항목
N5241/42/49B
N5244/45B
N5247B
Frequency range
900 Hz/10 MHz to 8.5 GHz900 Hz/10 MHz to 13.5 GHz900 Hz/10 MHz to 26.5 GHz
900 Hz/10 MHz to 43.5 GHz900 Hz/10 MHz to 50 GHz
900 Hz/10 MHz to 67 GHz/(70 GHz)³
System dynamic range (at 20 GHz)²
126 to 136 dB depending on configuration125 to 158 dB with direct receiver access (typical)
127 to 135 dB depending on configuration128 to 156 dB with direct receiver access (typical)
123 to 135 dB depending on configuration134 to 153 dB with direct receiver access (typical)
Maximum output power at test port (at 20 GHz)²
+13 dBm (Opt 201, 401)+10 dBm (Opt 21x, 22x, 41x, 422/3)+11 dBm (Opt 205)+8 dBm (Opt 425)
+13 dBm (Opt 201, 401)+10 dBm (Opt 21x, 22x, 41x, 422/3)+8 dBm (Opt 425)
+11 dBm (Opt 201, 401)+8 dBm (Opt 219, 419)+7 dBm (Opt 224, 423)+6 dBm (Opt 425)
Maximum power sweep range
38 dB36 dB (Opt 205, 425)
38 dB36 dB (Opt 425)
Phase Noise (at 10 GHz) with Option UNY (typical)²
-94 dBc/Hz (100 Hz offset)-113 dBc/Hz (1 kHz offset)-127 dBc/Hz (10 kHz offset)-131 dBc/Hz (100 kHz offset)-143 dBc/Hz (1 MHz offset)-146 dBc/Hz (10 MHz offset)
Corrected specifications¹
Dir 44 to 48 dBSM 31 to 40 dBLM 43 to 47 dBRefl trk +/- 0.003 to 0.006 dBTrans trk +/- 0.044 to 0.16 dB
Dir 35 to 41 dBSM 31 to 41 dBLM 35 to 41 dBRefl trk +/- 0.002 to 0.028 dBTrans trk +/- 0.061 to 0.20 dB
Dir 34 to 41 dBSM 34 to 41 dBLM 33 to 40 dBRefl trk +/- 0.011 to 0.031 dBTrans trk +/- 0.065 to 0.17 dB
Trace noise (at 20 GHz, IFBW = 1 kHz)²
0.002
Harmonics (ports 1, 3) 10 MHz to 2 GHz > 2 GHz
-51 dBc typical-60 dBc typical
Bias tees, maximum current, voltage
± 200 mA, ± 40 VDC
Dimensions, H x W x D (with feet, handles)
280 x 459 x 578 mm
280 x 459 x 650 mm
Weight (nominal net), 2-port 4-port
27 kg37 kg
46 kg49 kg
