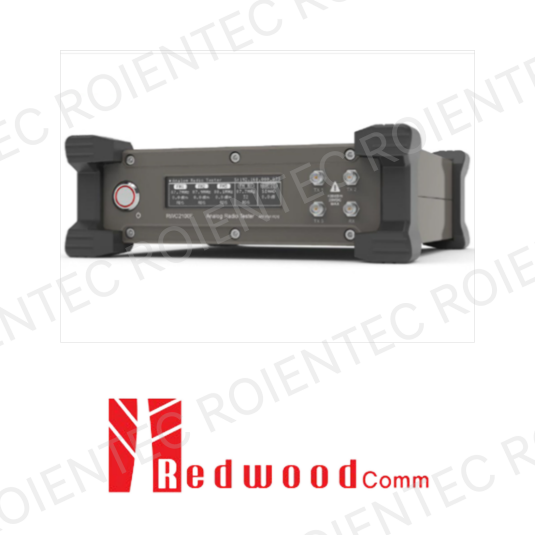

RWC2100F Analog Radio Tester
RWC2100F 아날로그 라디오 테스터에는 멀티 채널 아날로그 송신기, 수신기 및 오디오 분석기가 포함되어 있습니다.
3-TX 채널을 동시에 전송할 수 있으며 각 채널을 FM-RDS 또는 AM으로 설정할 수 있습니다.
FM-RDS는 PID, PS NAME, (e)RT(+) 등과 같이 편집 가능한 많은 프로토콜 파라미터를 제공합니다.
또한 AF, EON, TMC 등과 같은 많은 기능 테스트도 제공합니다.
RDS 수신기는 수신된 FM 신호에서 RDS 파라미터를 표시하며, 수신된 RDS 신호는 파일로 기록할 수 있습니다.
오디오 분석기는 오디오 신호 품질(SINAD, THDN 및 SNR)을 측정합니다.
■ SERVICE FOLLOWING CONCEPT
실험실에서 수신기의 서비스 추종 기능을 테스트하려면 두 대 이상의 방송 에뮬레이터가 필요합니다.
특히 '끊김 없는 연동 기능'을 테스트하기 위해서는 두 대 이상의 방송 에뮬레이터를 동기화하여
동기화 지연을 조정해야 합니다.
RWC2010B 또는 RWC2100F를 사용하면 실험실에서 다양한 조합의 서비스 추종 테스트
(DAB에서 DAB, DAB에서 DRM, DAB에서 FM, DRM에서 DRM, DRM에서 FM)를 매우 쉽게 수행할 수 있습니다.
사용자는 한 대의 RWC2010B를 마스터로 지정하고,
다른 RWC2010B 또는 RWC2100F를 슬레이브로 지정할 수 있습니다.
다양한 방송 시스템 환경을 에뮬레이션하여 저렴한 비용으로 수신기의 기능을 완벽하게 테스트할 수 있습니다.
▶ 서비스 팔로우: 다양한 수신 조건에서 사용자가 선택한 오디오 또는 데이터 콘텐츠를 동일하게 유지하는 작업
▶ 원활한 연결: 다른 송신기로 전환하여 오디오 끊김 없이 서비스를 계속하는 작업
■ SEAMLESS LINKING TEST SOLUTION
두 에뮬레이터 간의 오디오 동기화를 조정할 수 있는 원활한 연결 테스트 솔루션을 제공합니다.
■ SERVICE LINKING TEST TOOL
디지털 방송 서비스 중 '서비스(심리스) 연동 테스트'를 위한 PC 어플리케이션 소프트웨어가 제공됩니다
(DAB, DRM, FM RDS 등).
이 애플리케이션을 통해 사용자는 테스트 장비인 RWC2010C와 RWC2100F를 최대 4대까지 연결하여
DAB, DRM, FM RDS 서비스를 혼용하여 다양한 테스트 환경을 구축할 수 있습니다.
DAB 및 DRM의 AF 구성의 경우 하나의 멀티플렉스에 최대 3개의 서비스를 활성화할 수 있습니다.
FM RDS의 경우 최대 3개 서비스까지 사용이 허용됩니다. 각 장비(스테이션)의 AF 정보는 체크박스로 직관적으로
정의할 수 있으며, 결과 AF 정보는 애플리케이션 우측에 요약되어 표시됩니다.
또한, 사용자의 테스트 시나리오에 따라 송신 전력 값과 시간 지속 시간으로 전력 프로파일을 정의할 수 있으며,
정의된 테스트 환경에서 사용자의 수신기가 어떻게 작동하는지 쉽게 실행하여 확인할 수 있습니다.
■ SINGLE FREQUENCY NETWORK (SFN) TEST CONCEPT
실험실에서 SFN을 테스트하려면 두 개의 방송 에뮬레이터가 필요합니다.
그리고 두 개의 방송 에뮬레이터는 조정 가능한 동기화 지연으로 동기화되어야 합니다.
두 대의 RWC2010B를 사용하면 실험실에서 SFN 테스트를 매우 쉽게 수행할 수 있습니다.
■ SFN TEST SOLUTION
SFN은 여러 송신기가 동일한 주파수 채널을 통해 동일한 신호를 동시에 송출하는 방송 네트워크입니다.
스펙트럼을 효율적으로 활용하기 때문에 기존 MFN보다 더 많은 수의 프로그램을 제공할 수 있습니다.
그러나 SFN 전송은 심각한 다중 경로 전파로 DUT를 추적할 수 있어 페이딩이 발생할 수 있습니다.
따라서 DAB 수신기는 SFN 환경에서 수신 성능을 보장하도록 설계되어야 합니다.
두 대의 RWC2010B를 사용하면 LAB에서 쉽고 저렴하게 SFN 환경을 조성하여 DUT의 성능을 측정할 수 있습니다.
RWC2010B는 US 유닛에서 다른 RWC2010B와 동기화할 수 있으며,
ETI/MDI 파일을 사용하여 동일한 콘텐츠를 제공할 수 있습니다.
■ MEASURING SENSITIVITY OF RADIO USING SINAD
일반적으로 앰프는 오디오 출력 신호에 고조파 왜곡과 노이즈가 있습니다.
SINAD는 오디오 신호에 존재하는 모든 고조파 및 노이즈 성분에 대한 전력의 비율을 정량화하는 데 유용합니다.
사용자는 THD 및 SINAD 값을 사용하여 신호 왜곡이 발생하는 위치를 찾을 수 있습니다.
사용자는 RWC2100F의 오디오 분석기를 사용하여 SINAD와 THD를 측정하여
라디오 수신기의 왜곡을 쉽게 찾아 수정할 수 있습니다.
▶ RX 감도는 RWC2100F의 오디오 분석기로 무선 수신기(DUT)의
오디오 출력을 모니터링하면서 RWC2010B의 TX 파워를 감소시켜 측정할 수 있습니다.
▶ RX 감도는 오디오 분석기로 라디오 수신기(DUT)의
오디오 출력을 모니터링하면서 RWC2100F의 FM TX 출력을 낮춰 측정할 수 있습니다.
■ EXAMPLE OF RADIO TEST SOLUTION
RWC2010B는 DAB, DRM, FM-RDS 및 AM 신호의 모든 종류의 조합을 생성할 수 있으며,
경제적인 RWC2100F는 여러 개의 FM-RDS 및 AM 신호를 생성할 수 있습니다.
RWC2010B와 RWC2100F의 조합은 가장 비용 효율적인 솔루션이 될 것이며
다중 표준 방송 신호가 필요한 프로덕션 시스템에 완벽한 솔루션을 제공할 수 있습니다.
모든 테스터는 LAN을 통해 제어되어 다양한 시나리오에 맞는 솔루션을 제공하며,
고정 프로덕션 시스템에서 사용할 수 있도록 PC 프로그램 없이 저장된 설정으로 부팅할 수 있습니다.
