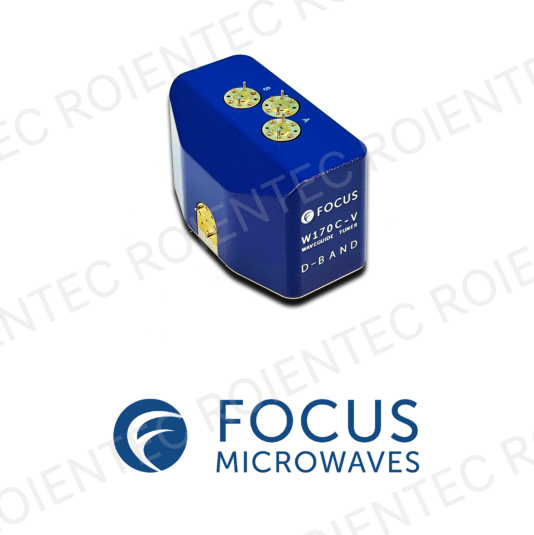

Wave Guide Tuner
Focus Microwaves 차세대 웨이브가이드 튜너
▶ 110GHz 이상 주파수를 지원하는 최첨단 웨이브가이드 튜너
▶ DELTA 및 OMEGA 튜너의 성공적인 기술을 결합 → Sub-THz 대역에서 혁신적인 성능 제공
▶ 고튜닝 범위(High Tuning Range)를 유지하면서도 컴팩트한 디자인 구현
▶ 초정밀(Extreme Precision) 및 저손실(Low-Loss) RF 프로브와 결합
→ 최적의 측정 정확도 및 반복성 보장
▶ 웨이퍼 레벨(On-Wafer) 애플리케이션의 새로운 표준 정립
110GHz+ 주파수 대역에서 RF 및 mmWave 테스트를 혁신하는 최신 튜너 솔루션!
- Focus Microwaves 차세대 웨이브가이드 튜너
▶ 6G 시대를 대비한 초고주파(110GHz+) 웨이브가이드 튜너 개발
▶ DELTA 튜너의 웨이퍼 다이렉트 커넥트 기술과 OMEGA 튜너의 초정밀·소형화 기술 결합
▶ Sub-THz 대역 혁신 → 26-40GHz 모델부터 330GHz까지 확장 가능
▶ 표준 WR-3, WR-5, WR-6, WR-10, WR-12, WR-15, WR-22, WR-28 웨이브가이드 섹션 지원
▶ 2.5μm(수평) / 1.5μm(수직) 프로브 이동 해상도 → 고주파에서도 높은 임피던스 커버리지 제공
▶ Ka, V, E, W, D 밴드용 다양한 모델 제공
- 초저손실 RF 프로브 & 정밀 튜닝 성능
✔ 초저손실 RF 프로브 적용 → 최적의 튜닝 정확도 및 반복성 보장
✔ 스퓨리어스 공진(Spurious Resonance) 제거 → 신호 무결성 유지
- 고급 네트워크 통합 & 자동 임피던스 튜닝
✔ LAN 제어 지원 → 원격 운영 및 실시간 모니터링 가능
✔ iTuner 임피던스 합성 소프트웨어 탑재 → 사전 보정 데이터 기반 자동 임피던스 설정
차세대 전자 및 통신 시스템의 엄격한 테스트 요구를 충족하는 최첨단 RF 튜닝 솔루션!
[ Focus | Waveguide Tuners | Models & Specifications ]
Model Frequency VSWR Connector type
|
| W1280 | 8.0 – 12 GHz | ≥ 20:1 | WR-90 |
| W18120 | 12 – 18 GHz | ≥ 20:1 | WR-62 |
| W26180 | 18 – 26.5 GHz | ≥ 20:1 | WR-42 |
| W40260 | 26.5 – 40 GHz | ≥ 20:1 | WR-28 |
| W50330 | 33 – 50 GHz | ≥ 20:1 | WR-22 |
| W75500B* | 50 – 75 GHz | ≥ 20:1 (typ. 35:1) | WR-15 |
| W90600B* | 60 – 90 GHz | ≥ 20:1 (typ. 35:1) | WR-12 |
| W110750B* | 75 – 110 GHz | ≥ 20:1 (typ. 35:1) | WR-10 |
| W140900B* | 90 – 140 GHz | ≥ 20:1 | WR-8 |
| W1701100B* | 110 – 170 GHz | ≥ 15:1 | WR-6 |
| W2201400B* | 140 – 220 GHz | ≥ 10:1 | WR-5 |
| W3302200B* | 220 – 330 GHz | ≥ 6:1 (typ. 10:1) | WR-3 |
| W75500BV** | 50 – 75 GHz | ≥ 20:1 (typ. 35:1) | WR-15 |
| W90600BV** | 60 – 90 GHz | ≥ 20:1 (typ. 35:1) | WR-12 |
| W110750BV** | 75 – 110 GHz | ≥ 20:1 (typ. 35:1) | WR-10 |
| W140900BV** | 90 – 140 GHz | ≥ 20:1 | WR-8 |
| W1701100BV** | 110 – 170 GHz | ≥ 15:1 | WR-6 |
| W2201400BV** | 140 – 220 GHz | ≥ 10:1 | WR-5 |
| W3302200BV** | 220 – 330 GHz | ≥ 6:1 (typ. 10:1) | WR-3 |
